DEEP RESEARCH · 나비타스 세미컨덕터(NVTS) / 800VDC GaN·SiC

나비타스 세미컨덕터: AI 전력 인프라 대전환(800VDC)과 'Navitas 2.0'의 구조적 변곡점

4Q25는 매출 바닥, 고전력 비중 첫 과반 — Rubin/Kyber 1MW 랙 사이클의 가장 직접적 수혜주

작성일: 2026-02-28 · GaN·SiC·AI 데이터센터 전력 분석 · 네이버블로그

0. 결론 먼저

1. 투자 요약 및 시장의 오해(Mispricing)

글로벌 IT 하드웨어·반도체의 가장 강력한 거시 테마는 AI 데이터센터의 '전력 밀도(Power Density) 한계 돌파'입니다. LLM과 에이전틱 AI의 진화로 데이터센터는 'AI 팩토리'로 변모하고, 엔비디아 GPU 랙당 전력은 과거 수 kW에서 단숨에 MW 단위로 폭증합니다. 이 극단적 한계를 깨기 위한 800VDC(고압 직류) 아키텍처로의 전환은 선택이 아니라 생존 조건이며, 그 중심에 GaN·SiC 선도 기업 나비타스 세미컨덕터가 자리 잡고 있습니다.

시장은 본질 가치를 심각하게 오판하고 있습니다. 4Q25 기준 주가는 과거 중국 모바일·저가 충전기 시장의 매출 급감과 적자 지속이라는 후행 수치에 매몰되어 공매도 비율이 약 21%에 이릅니다. 그러나 4Q25는 단순한 저점이 아니라 펀더멘털이 근본적으로 뒤바뀌는 구조적 변곡점(Inflection Point)입니다.

'Navitas 2.0' 전략의 골자는 모바일을 과감히 축소하고 ① AI 데이터센터, ② 에너지·그리드 인프라, ③ 고성능 컴퓨팅(PC), ④ 산업용 전동화의 4대 고전력 시장으로 자원을 재배치하는 것입니다. 그 결과 4Q25 고전력 부문이 회사 사상 최초로 분기 매출의 과반을 차지했고, 약 4.5억 달러의 누적 고객 Design-win 백로그를 확보했습니다.

2. 본질적 경쟁 우위(Moat): GaNFast 모놀리식 + 5세대 GeneSiC

2.1. 물리적 한계를 뛰어넘는 기술 우위

반세기 이상 전력 산업을 지배한 레거시 실리콘(Si) MOSFET은 AI 서버 랙의 1,000W 이상 GPU에서 과도한 스위칭 손실과 발열을 유발해 데이터센터 열관리에 치명적 부하를 가합니다. 반면 질화갈륨(GaN)은 실리콘(1.12 eV) 대비 월등히 넓은 3.39 eV 밴드갭과 압도적 전자 이동도로 초고속 스위칭·고밀도 변환에 최적입니다.

그러나 개별(Discrete) GaN 소자는 게이트가 취약해 고주파에서 링깅·슛스루(Shoot-through) 위험이 있습니다. 나비타스는 업계 최초로 순수 GaN 전력 소자와 구동·제어·보호 회로를 단일 실리콘 다이에 모놀리식 통합한 GaNFast™ 및 GaNSafe™ 전력 IC를 상용화했습니다.

• 50ns 이내 오작동 감지·차단 자율 보호 + 최대 2kV ESD 보호, 추가 보드 공간 없이 제공.
• 스위칭 주파수 1MHz로 끌어올려 무겁고 부피 큰 권선 LLC 변압기 대신 평면형 변압기(Planar Transformer) 적용. CRPS/OCP 폼팩터 유지하면서 PSU 전력 밀도를 98 W/in³ → 137 W/in³로 비약 향상.

또한 SiC 부문에서는 5세대 GeneSiC™ 플랫폼이 특허받은 '트렌치 보조 평면(TAP)' 구조로 평면형의 안정성 + 트렌치형의 고밀도를 결합. 1.2kV–3.3kV 초고압에서 업계 최고 수준 열특성과 상단 냉각(Top-side cooling) 패키징을 실현, 데이터센터 AC-DC 변환은 물론 SST/메가와트 BESS에서 채택 필연성을 강화합니다.

2.2. 팹리스 모델의 진화와 공급망 재편

인피니언, ST마이크로, 온세미 등 IDM과 달리 나비타스는 순수 팹리스(Fabless). 화합물 반도체 전환기에서 막대한 CAPEX 부담 없이 기술적 민첩성을 극대화할 수 있는 모델입니다. 최근 파운드리 재편은 약점이던 규모·원가를 강점으로 뒤집는 촉매로 작동합니다.

• TSMC 철수(2027.07)에 대비한 다변화: 대만 파워칩(PSMC)과 향상된 180nm CMOS 기반 200mm(8인치) GaN-on-Silicon 개발. 150mm → 200mm 마이그레이션으로 칩당 단가 절감과 수율 향상. 2026 상반기 100V 제품군부터 시작해 650V 제품군까지 이관 예정.
• 지정학적 다변화: 미국 글로벌파운드리스(GF)와 장기 파트너십 체결. 버몬트 팹에서 2026 하반기 대규모 양산 개시. 미국 데이터센터·국방 시스템 'Made in USA' 프리미엄 독점.

3. 전방 산업 심층: 800VDC 전환의 물리적 당위성

3.1. 54V의 몰락과 800VDC 전환

2026~2030년 폭발 성장의 결정적 동력은 엔비디아 블랙웰·루빈 아키텍처가 촉발한 데이터센터 전력망의 패러다임 시프트입니다.

• GB200 NVL72: 72 Blackwell GPU + 36 Grace CPU, 랙당 120~132kW 소모.
• GB300 NVL72: 랙당 약 150kW.
• 2027년 이후 루빈 울트라 기반 Kyber 랙: 단일 랙 1,000kW(1MW)+.

P=VI 법칙상 1MW를 54V로 공급하려면 18,500A 전류가 필요하고, I²R 손실이 폭증합니다. 1MW 전송에 랙당 약 200kg 구리 버스바가 필요하고, 1GW AI 데이터센터엔 랙 내부 버스바에만 500,000톤 구리가 필요해 조달·공간 모두 불가능 수준. PSU가 최대 64U를 차지해 컴퓨팅 트레이 공간이 사라집니다.

이를 깨는 표준이 OCP와 함께 제시된 800VDC HVDC 아키텍처. 13.8kV 그리드를 데이터센터 입구에서 한 번에 800VDC로 변환(SST/산업용 정류기)해 서버 랙까지 직배송. 전압 54V → 800V로 약 15배 상승 시 전류는 1/15로 급감, 구리 무게는 200kg → ~18kg(40 lbs)으로 95%+ 축소. 변환 단계 축소로 엔드투엔드 효율 최대 5% 개선, 유지보수 비용 최대 70% 절감.

3.2. 나비타스의 핵심 포지셔닝

3.3. 5년 TAM 전망

경영진·시장조사에 따르면 4대 고전력 타겟의 총 SAM은 2025–2030 CAGR 60~75%, 2030년 35~54억 달러(약 4.7~7.2조 원) 규모로 팽창 전망. GaN과 고전압 SiC 제품군이 정확히 50:50으로 양분. AI 데이터센터 전력 반도체 단일 시장만 2030년 연 25~26억 달러. 엔비디아 Kyber 랙이 2027년부터 본격 구축되는 만큼, 선행 부품 발주 특성상 2026 하반기부터 폭발적 매출 인식 시작.

3.4. 리스크

1. 이노사이언스(Innoscience) 추격 + 특허 분쟁: 중국 본사 이노사이언스가 8인치 GaN 양산을 일찍 구축, 수량 기준 글로벌 1위. 최근 ITC 인피니언 vs 이노사이언스 초기 판정에서 이노사이언스 승리로 법적 불확실성 해소되며 모바일·범용 어댑터에서 단가 경쟁 심화. 다만 나비타스가 집중하는 800VDC 1차측·3.3kV SiC는 극한 신뢰성·수명 요구 영역이라 저가 공세 영향 제한적.
2. 하이퍼스케일러 독자 실리콘 + 인증 지연: AWS Trainium, 구글 TPU, MS Maia 등 자체 가속기가 800VDC 표준을 100% 따르지 않을 경우 TAM 분산 위험. 일부 시장조사는 나비타스 최신 제품의 Tier-1 양산 신뢰성 인증에 시간이 더 소요될 수 있다고 우려.

4. 2025년 4분기 실적: 바닥 확인과 펀더멘털 질적 전환

4.1. 실적 팩트 + 빅배스 성격

• 매출: 4Q25 730만 달러(전기 3Q25 1,010만 대비 하락, YoY -59%). 연간 매출 4,590만 달러(전년 8,330만, -45%).
• GAAP 영업손실: 4Q25 -4,140만 달러 — 단, '빅배스(Big Bath)' 일회성 비용이 포함된 결과. 구조조정·손상 차손 1,660만 달러 (모바일 철수 대리점 계약 해지 1,000만 + 잉여 고정자산 손상 400만 + 인력 19% 감축 퇴직금 등 200만, 그 중 비현금 380만).
• Non-GAAP 영업손실: 1,210만 달러 — 펀더멘털 붕괴는 없음.

4.2. 매출 믹스의 극적 역전 = Navitas 2.0 입증

저수익·고경쟁 모바일 매출 비중은 3Q25까지 절반 이상이었으나 4Q에 전체 매출의 25% 미만으로 곤두박질. 반대로 AI 데이터센터 전력 솔루션·SST·MW 어댑터를 포괄하는 고전력 부문이 사상 최초로 분기 매출 과반 점유. 유통 채널도 아시아 중심 범용 벤더 40여개를 10개 미만으로 통폐합하고, WT Microelectronics·Avnet 등 엔터프라이즈 전문 파트너로 전략적 재구축.

CEO 크리스 알렉상드르: "4분기가 매출의 진정한 바닥이며, 저마진 모바일 비중은 2026년 말까지 의미 없는 수준으로 소멸할 것". 2026 1Q 가이던스 800~850만 달러 — Pivot 선언 이후 첫 분기 대비 상승 턴어라운드 공식화.

4.3. 흑자 전환의 가시성과 운영 효율

볼륨 급감으로 고정비 흡수 효과를 누리지 못하는 최악 상황에도 Non-GAAP 매출 총이익률 38.7% 견고 방어. 19% 인력 감축으로 판관비 효율화하면서 미국 내 고전력 고객 밀착 대응 핵심 엔지니어링·영업 인력에 재투자. 2026년 분기당 약 1,500만 달러의 영업비용 가이던스는 매출 반등 시 매출 총이익이 고정비를 뚫고 솟구치는 강력한 영업 레버리지 구조가 이미 세팅됐음을 의미합니다.

5. Q·P·C 역학

Q: 12V 범용 서버 랙 1대 전력 반도체 부품 가치는 수백 달러였지만, Blackwell GB200 NVL72 랙 1대는 약 300만 달러를 호가하는 초합금 서버이며, 모든 변환 단계에서 GaN·SiC가 촘촘 투입. 경영진 분석상 차세대 인프라 TAM은 MW당 $25,000~$35,000, 외부 그리드 SST·BESS에서 MW당 $10,000~$12,000 SiC 추가 수요. 마이크로소프트·아마존·메타의 GW급 AI 팩토리 수십 개 건설이라는 메가 트렌드는 2026 하반기부터 'Q'를 멱함수 단위로 팽창시킵니다.

P: 미션 크리티컬 영역에서는 효율성·신뢰성 기반 프리미엄 가격 결정력이 작동. MW급 데이터센터 운영자에게 효율 0.1% 개선은 연 수백만 달러 전기료 절감 + 공조 시스템 증설 회피를 의미. 98.5% 피크 효율과 1MHz 스위칭은 칩 단가 몇 달러 차이를 무의미하게 만드는 시스템 레벨 TCO 해자입니다.

C: 200mm 웨이퍼는 면적이 77%+ 넓어 양품 칩 수가 비선형 증가, 고정비 분산 극대화. 분기당 $15M OpEx 통제 + 매출이 분기 $30~40M 돌파 시 GPM ~40%가 고정비를 뚫고 솟구치며 극적 EBITDA 흑자 전환 가시화.

6. 재무 건전성, 밸류에이션, 결론

6.1. 완벽한 재무 건전성(Runway)

2025-12-31 기준 현금·현금성 자산 2억 3,690만 달러. 2025년 11월 사모 유상증자(Private Placement)로 9,560만 달러 추가 수혈. 차입금 전무한 무차입(Zero Debt). 분기당 현금 연소율 $10~15M 감안, 외부 자금 조달이나 주주 가치 희석 없이도 2027년 800VDC 양산 메가 사이클까지 충분히 생존·투자 가능한 런웨이 확보.

6.2. 밸류에이션 — 단기 착시와 선행 멀티플 수렴

후행 12개월 매출 기준 P/S는 약 35~49배. 인피니언·ST·온세미 평균 5~11배와 비교하면 표면적으로 고평가 착시, 21% 공매도 잔고의 빌미. 그러나 이 P/S는 회사가 의도적으로 모바일 매출(2024년 8,330만 → 2025년 4,590만, 반토막)을 포기해 분모가 인위적으로 쪼그라든 결과입니다.

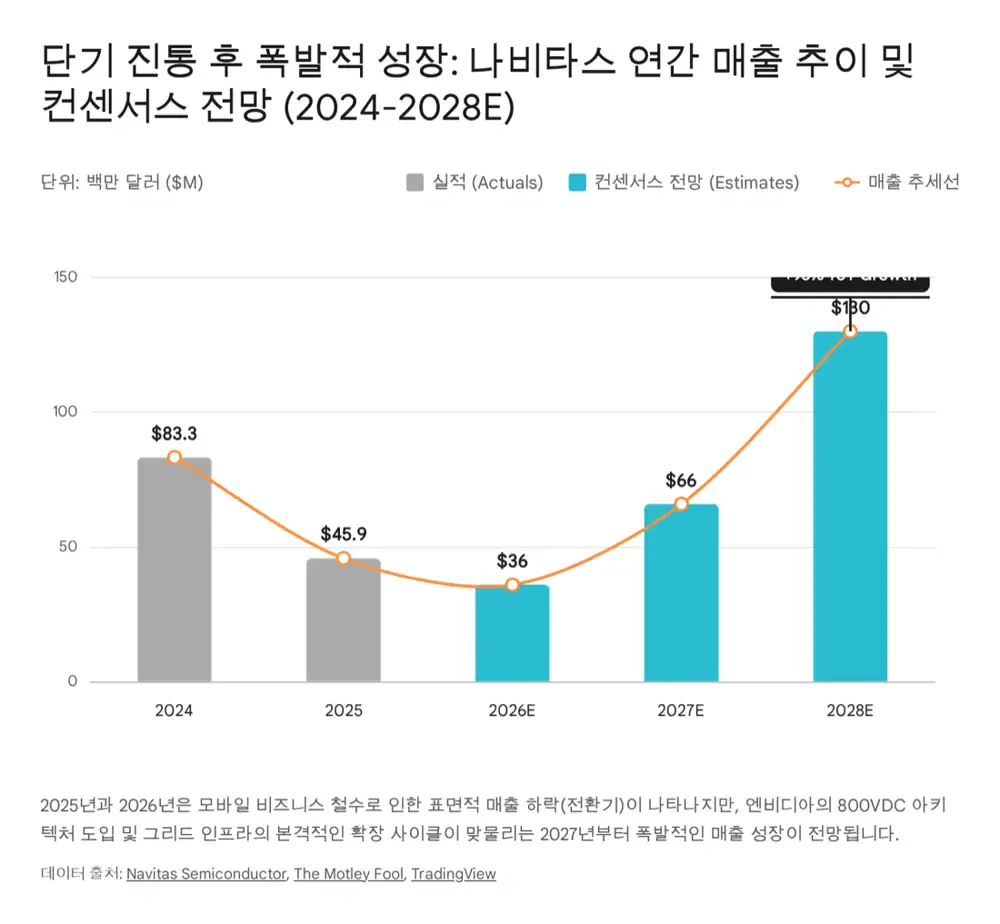

• 월가 컨센서스 매출: 2027년 6,600만 달러(+80% YoY), 2028년 1억 3,000만 달러(+96%).
• 4.5억 달러 Design-win 백로그가 매출 전환 시작하면 2027~2028 선행 EV/Sales 멀티플이 정상 수준으로 수렴(Compression).
• Pure-play WBG 프리미엄: 레거시 포트폴리오가 둔탁한 IDM과 달리, AI 데이터센터 슈퍼사이클과 전력망 재건 메가 트렌드의 성장 베타를 희석 없이 흡수.
• 대조 사례 Wolfspeed: SiC 기술 보유했으나 부채·CAPEX 부담으로 파산 보호 신청·구조조정. 팹리스 + 무차입 + 외형 성장 진입의 나비타스와 본질적 차별화.

6.3. 단기 촉매제

1. APEC 2026(2026년 3월 말, 텍사스): '10kW 올-GaN DC-DC 플랫폼' 공식 데뷔, 기술력 입증.
2. 2026 1Q 실적: QoQ 상승 턴어라운드 가이던스($8.0~8.5M)의 숫자 증명.
3. 200mm 양산 + GF 미국 양산: TSMC → PSMC 라인 가동과 GF Made-in-USA 테스트 완료의 순차 발표 — 수익성 강화·지정학 리스크 해소.

6.4. 총평 및 결론

나비타스 세미컨덕터(NVTS)는 'GaN 충전기 칩을 찍어 파는 평범한 소비재 부품 회사'에서 'AI 팩토리의 숨통을 틔워주고 국가 전력망을 뿌리부터 재설계하는 핵심 인프라 파트너(Navitas 2.0)'로 환골탈태했습니다. 2025년 4분기 실적은 단순 역성장이 아니라, 고수익·고성장 고전력 중심으로 매출 믹스가 완벽히 역전된 펀더멘털의 굳건한 바닥이자 진정한 장기 성장 스토리의 시작점입니다.

엔비디아 GB200·GB300 NVL72와 MW급 Kyber 랙이 강제하는 800VDC 전환은 기업 선택이 아니라 거스를 수 없는 '물리학 법칙(Joule's Law)'에 의해 실리콘을 폐기시키고 GaN·SiC 채택을 강제하는 거대한 구조적 압력입니다. 나비타스는 2억 달러+ 유동성·무차입의 재무 구조 + 1MHz·98.5% 효율의 압도적 기술 해자를 바탕으로 2027~2028년 메가와트급 데이터센터 시장과 수조 원 TAM 장악 채비를 마쳤습니다. 모바일 축소로 인한 외형 하락과 멀티플 착시를 역발상 진입 기회로 삼아, AI·전력망 인프라 슈퍼사이클의 가장 순도 높은 수혜주로서 적극 매수 및 장기 보유(Buy and Hold)를 강력히 권고합니다.
